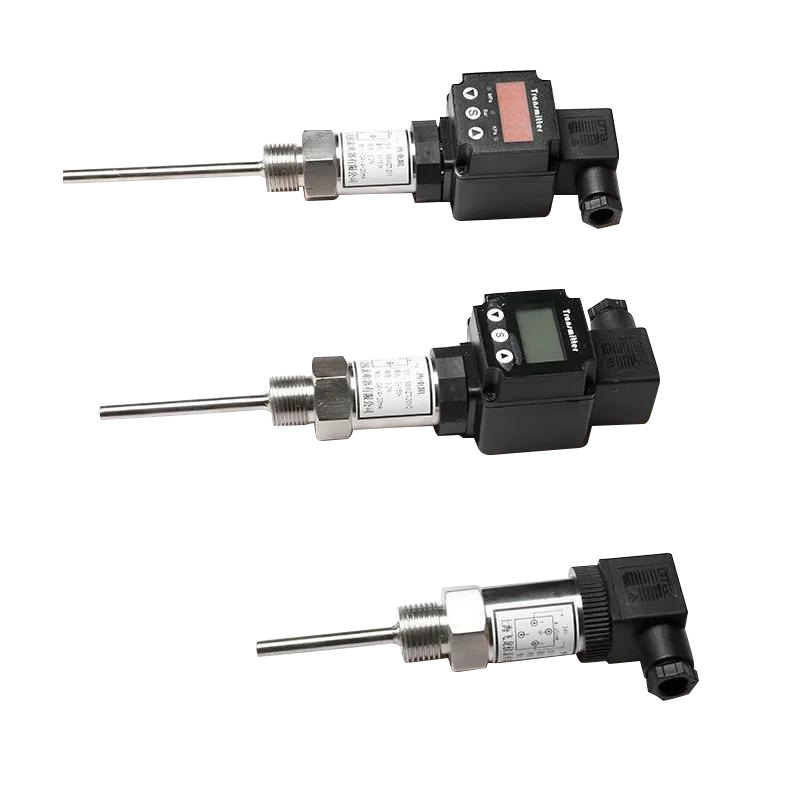

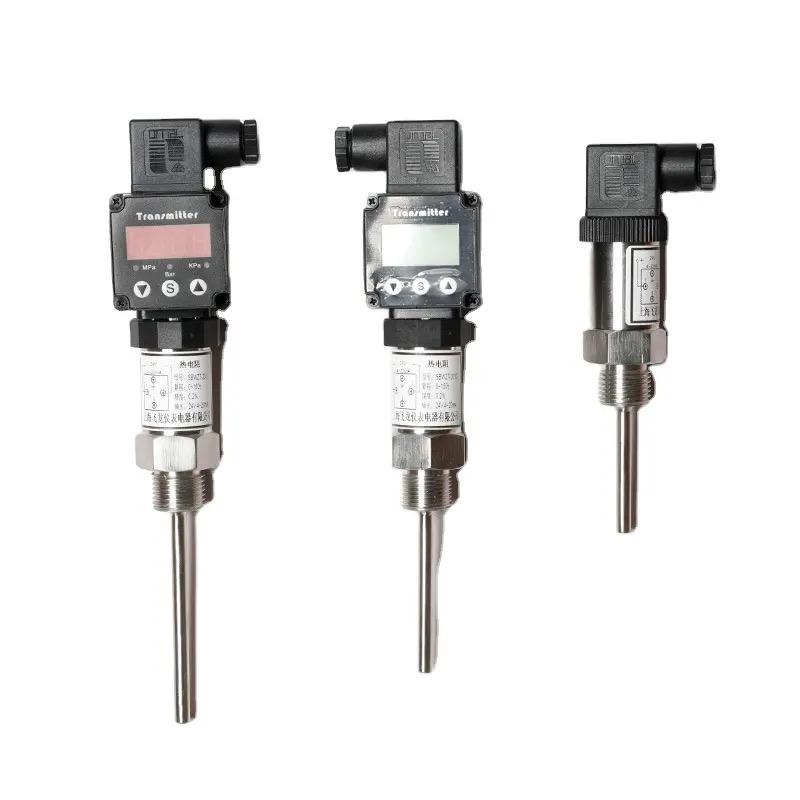

Geïntegreerde temperatuurtransmitter

De geïntegreerde structurele thermokoppel- en thermische weerstandsproducten met de functie van temperatuurmeting en -transmissie kunnen worden gerealiseerd door de tweedraads systeemmodules van een zender (SBWR en SBWZ) in de aansluitdoos van het thermokoppel en thermische weerstandsproducten te plaatsen, zoals normaal verpakt type, explosiebestendig type en omhuld type. De integratieproductie kan worden gebruikt om de temperatuur van vloeistof-, gas- of stoommedium rechtstreeks te meten. Het ontvangt de ingangssignalen van het thermokoppel en de thermische weerstand met standaard maatverdeling en genereert de lineaire 4~20mA DC volgens de gemeten temperatuur. De temperaturen worden gemeten en geregeld door het contact van het DC-uitgangssignaal en het computersysteem. Deze temperatuurtransmitter kan op grote schaal worden gebruikt in het wetenschappelijk onderzoeksveld van de industriële sectoren, zoals elektriciteit, metallurgie, aardolie, chemische technologie, luchtvaart, mechanica, lichte industrie, textiel, geneeskunde, voedsel en nationale defensie.

Vraag een offerte aan

Uitgangssignaal	4-20 mA DC-signaal lineair met temperatuur binnen het bereik
Basisnauwkeurigheid	Thermokoppel temperatuurzender ± 0,5% FS; Thermische weerstand temperatuurtransmitter ±0,2%FS;
Transmissiemodus	tweedraads systeem
Gelijkstroomvoeding	12-30 V gelijkstroom. nominale spanning 24V DC
Belastingsimpedantie	Limietbelasting van belastingsweerstand berekend; RL(max)=50(U-12) In de formule is de zender een gelijkstroomspanning Onder 24V nominale spanning: RL(max)=50(24-12)=600Ω
Normale besturingsomgevingen	a. Omgevingstemperatuur: - 25℃~85℃ (speciaal vereiste - 40℃~90℃) b. Relatieve vochtigheid: 5%-95% c.Mechanische trillingen: 10-150HZ. A=0,15 mm d. Geen enkel medium veroorzaakte corrosie aan de zender in de omgevingslucht.
Interferentie door elektromagneten	Wanneer de radiozender van 20-1000 MHz en 5 W op 0,5 meter afstand van de zender werkt, zal deze ± 0,15% FS variëren.
Temperatuurafwijking	Wanneer de omgevingstemperatuur met 1℃ varieert, varieert het nulpunt ±0,15% FS en verandert het meetbereik ±0,01%FS

Gebruik en bedrading

1. Opmerking over de bedrading: Houd er rekening mee dat het temperatuursensorelement goed is aangesloten en dat het meetbereik goed is voordat u de fabriek verlaat. Pas in het algemeen de bereikinstelpotentiometer niet aan, tenzij dit noodzakelijk is.

2. Raadpleeg voor de installatie van geïntegreerde TC en RTD de andere bedieningsinstructies voor dezelfde typen TC en RTD.

3. Geïntegreerde TC en RTD zijn voorzien van een tweedraads systeemstroomuitgang, zodat er slechts twee koperen geleiders nodig zijn.

Voorbeeld voor bestelling

Geef het model, de schaalverdeling, de totale lengte en de insteekdiepte in volgorde aan, d.w.z. (L×I)

Voorbeeld1:WRNKB-230K 1150x1000

I.E: Geïntegreerd thermokoppel met twee draden, installatie met vaste bout, waterdichte aansluitdoos, buitendiameter Φ16 mm, maatstreep K, totale lengte 1150, insteekdiepte 1000 mm.

Voorbeeld 2: WZPKB-336 Pt100 L=1000

I.E: Tweedraads systeem met geïntegreerde thermische weerstand van platina, installatie van beweegbare ferrulebouten, waterdichte aansluitdoos, buitendiameter, maatstreep Pt100, totale lengte 1000 mm.

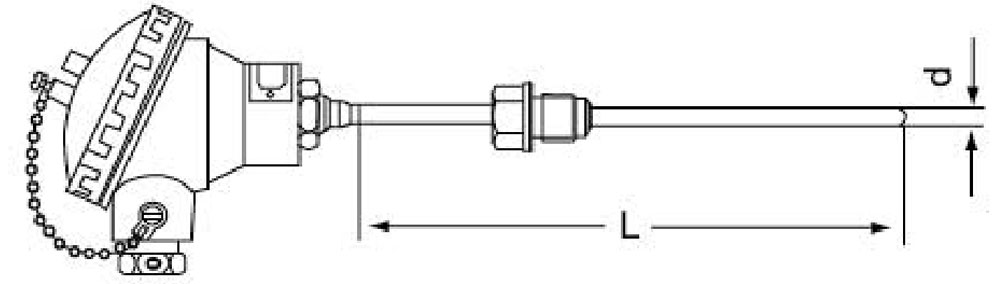

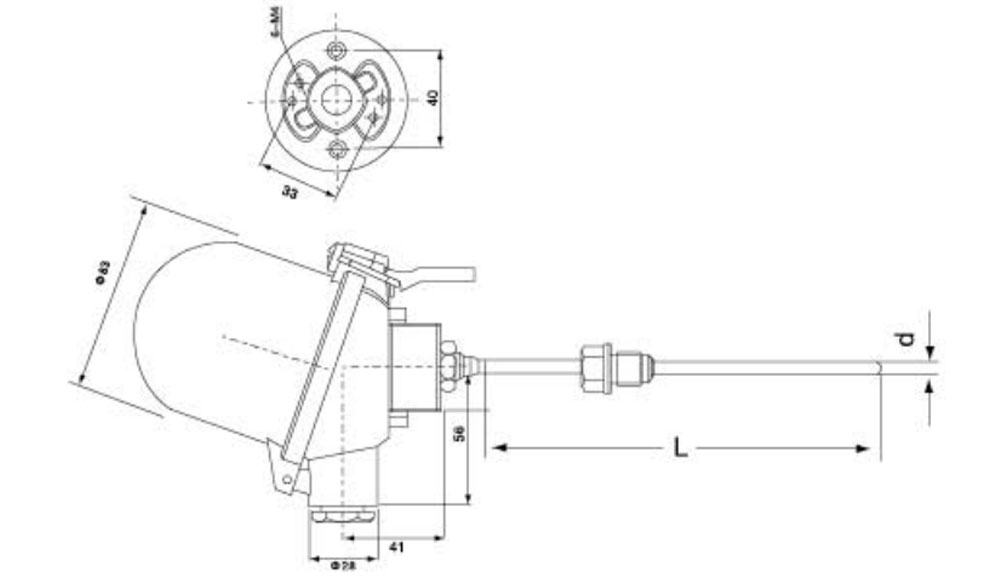

Thermokoppel en thermische weerstand met temperatuurtransmitter

Model	Afstudeermerk	Meetbereik (℃)	Behuizing buis
Model	Afstudeermerk	Meetbereik (℃)	Materiaal	Buisdiam.	Spec.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi, GH2520, 316	Φ6-12	300×150 400×250 450×300 500×350

Model	Afstudeermerk	Meetbereik (℃)	Behuizing buis
Model	Afstudeermerk	Meetbereik (℃)	Materiaal	Buisdiam.	Spec.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti, GH2520, 316	Φ6-12

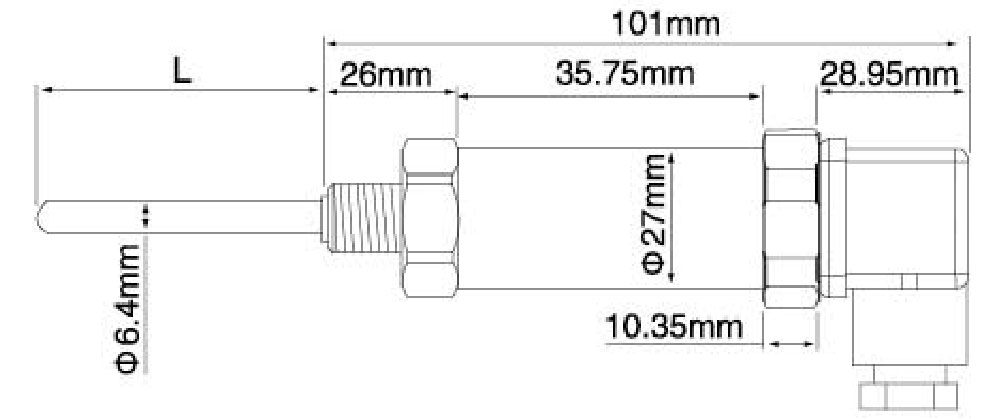

Hirschmann plug-in type kleine thermische weerstand en thermokoppel

Model	Afstudeermerk	Meetbereik (℃)	Behuizing buis
Model	Afstudeermerk	Meetbereik (℃)	Materiaal	Buisdiam.	Spec.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti, GH2520, 316	Φ4-12	50 100 150 200 300 400 500
