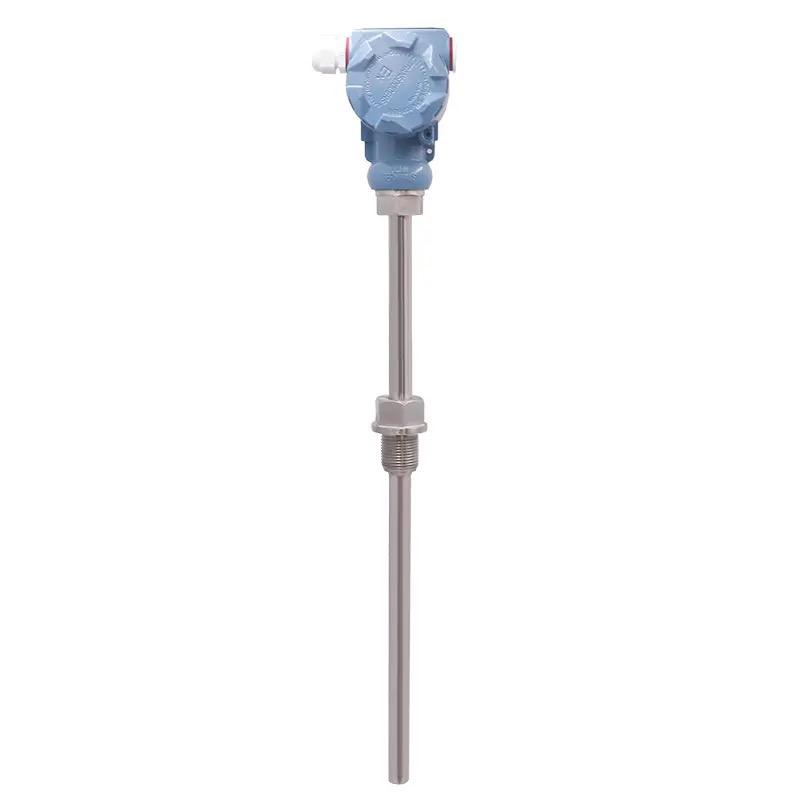

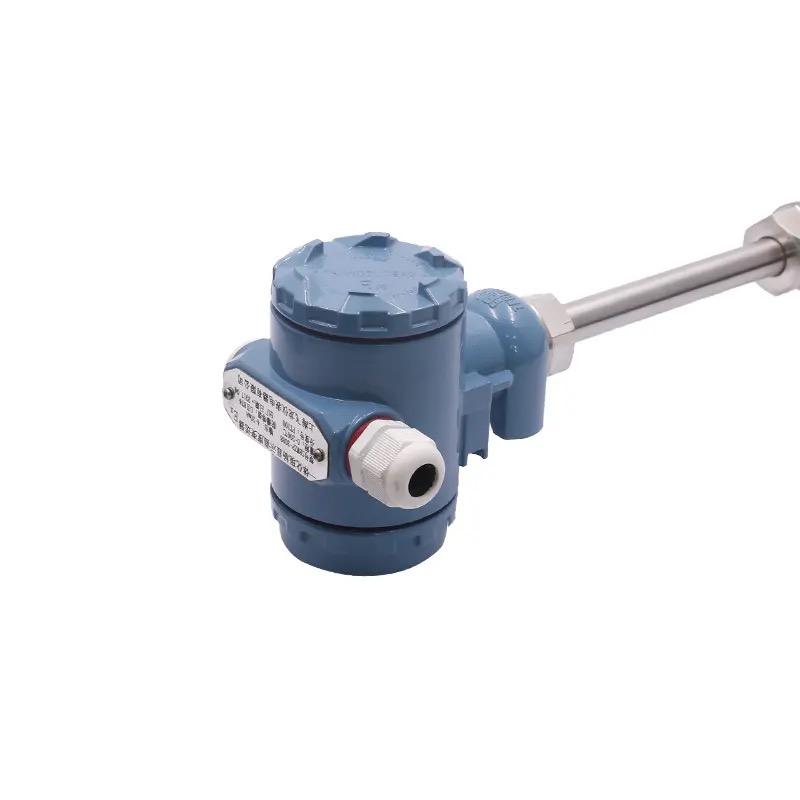

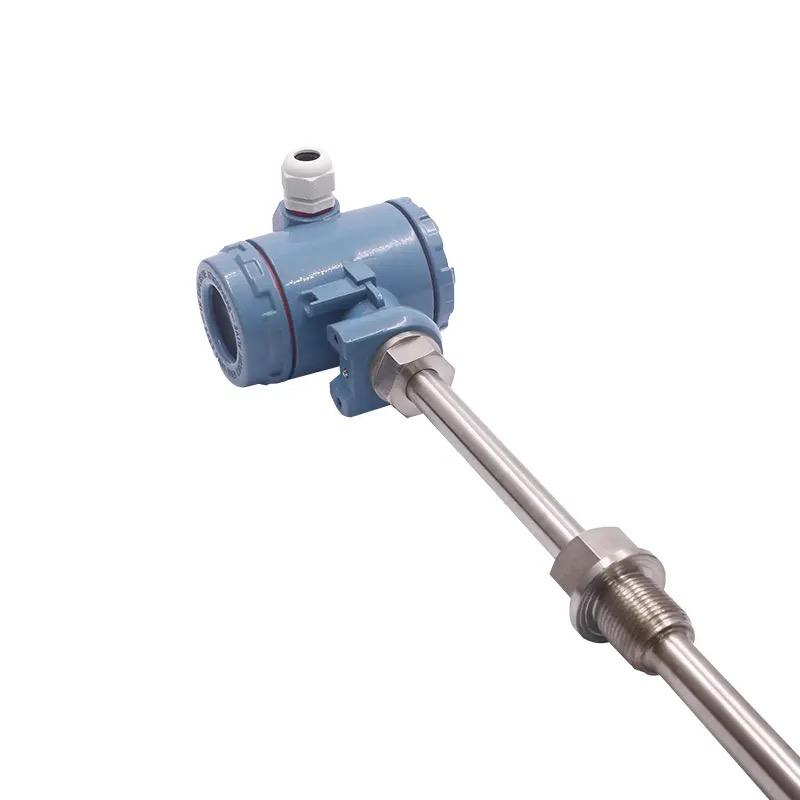

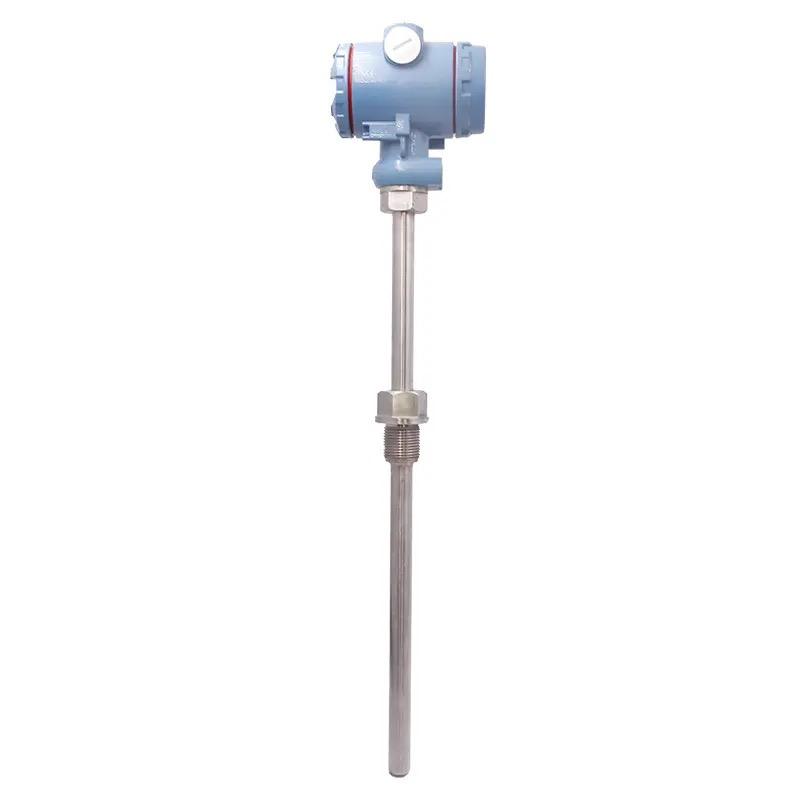

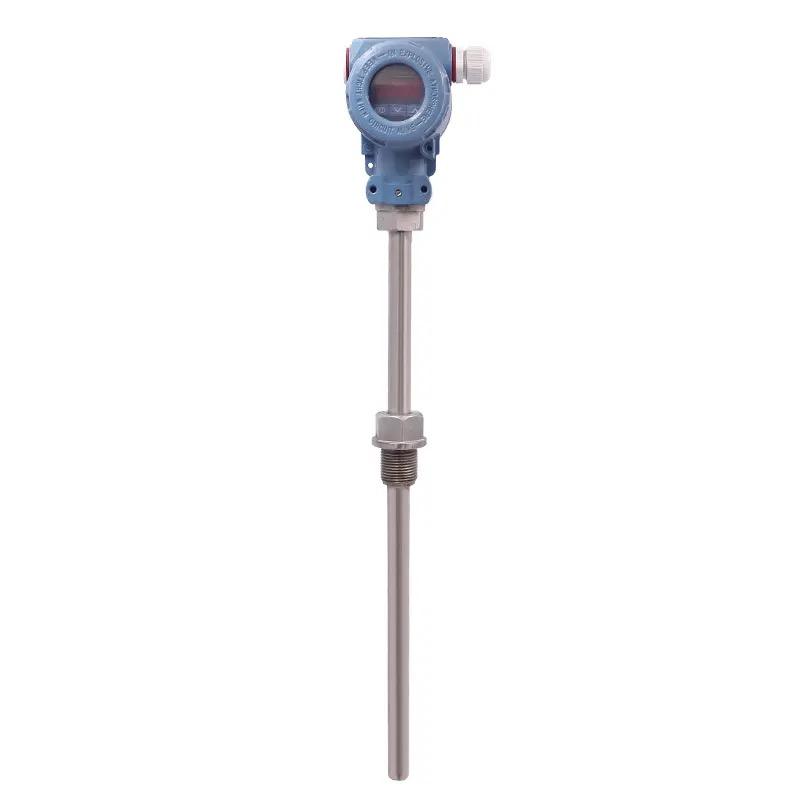

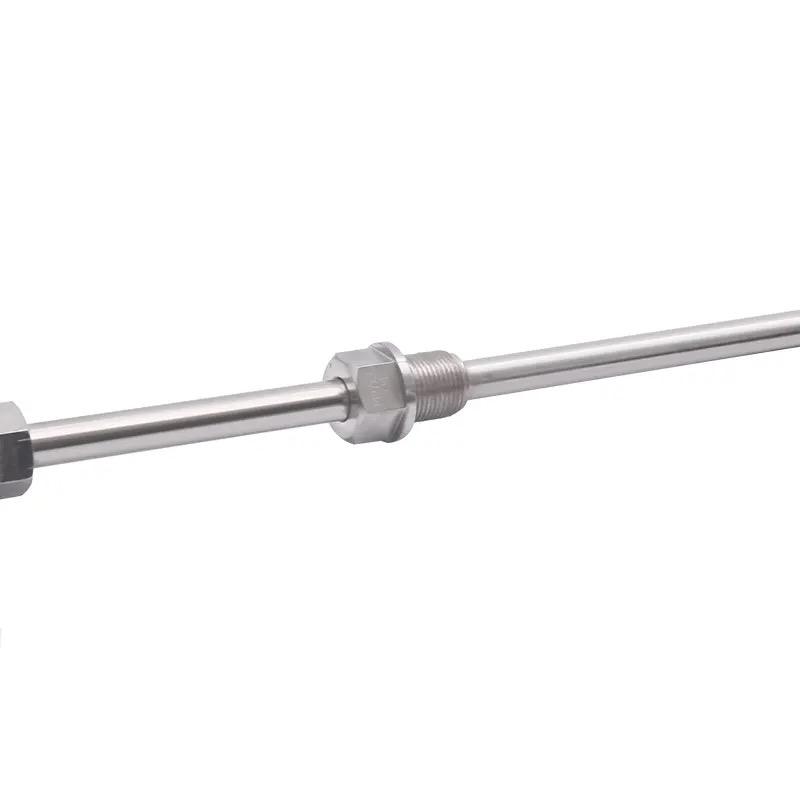

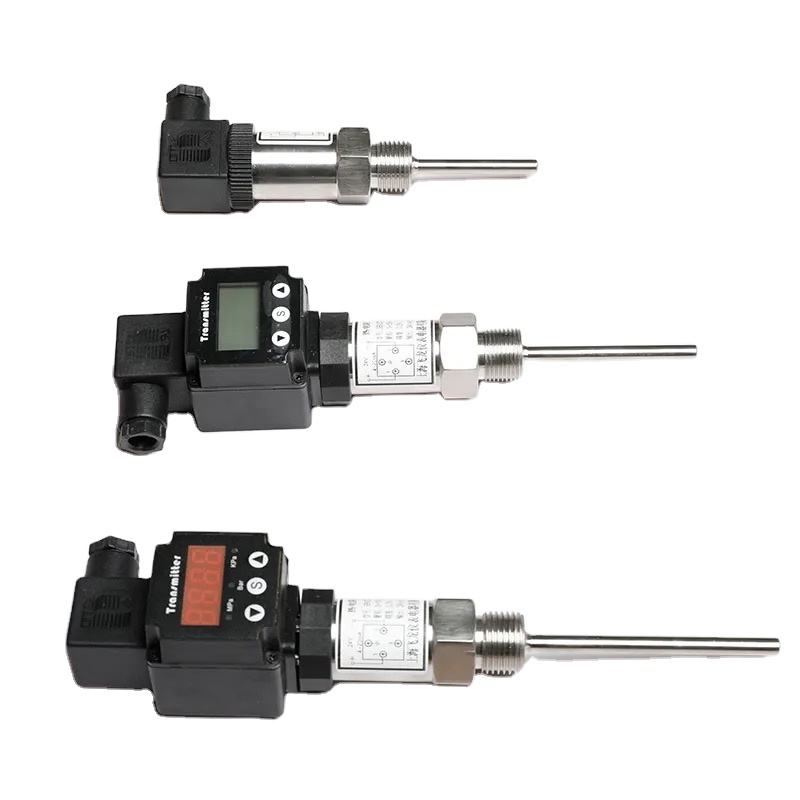

Volledig geïsoleerde temperatuurtransmitter

Algemeen geïntegreerde temperatuurtransmitter wordt gebruikt voor de signaalinvoer van thermische weerstand (RTD), thermokoppel (TC), weerstand en spanning, die via pc-configuratie in de sensor kunnen worden geïnstalleerd. (PEOFIBUS-PA en HART-protocol zijn beschikbaar). Toepasselijke plaatsen: · De PCP geïntegreerde temperatuurtransmitter kan worden gebruikt om allerlei ingangssignalen om te zetten in 4-20mA uitgangssignalen ·Invoer Thermische weerstand (RTD) Thermokoppel (TC) Weerstand (Ω) Spanning (mV) Via de pc kan de configuratietool online worden gebruikt. Kenmerken: .Algemeen PCP kan voor alle soorten ingangssignalen worden gebruikt .Elektrische isolatie .Tweedraadssysteem en 4-20mA analogie-uitgang .Hoge nauwkeurigheid .De signalen voor sensorschade of kortsluiting kunnen vooraf worden ingesteld volgens NAMUR NE 43. ·EMC moet in overeenstemming zijn met NAMEN NE 21, CE .Explosieveilige certificering .Uitgang analoog .Het meetbereik kan door gebruikers worden aangepast

Vraag een offerte aan

Bediening en systeemstructuur

Meetsysteem

Een intelligente temperatuurtransmitter is een tweedraads systeem met analoge uitgang, 2-, 3- en 4-draads thermische weerstandssignalen (OTO), thermokoppelsignaal en spanningssignaal, dat kan worden geconfigureerd via een configuratietool.

Ingang Thermische weerstand (RTD)

Typ	Meetbereik	Min. Meetbereik
Pt100 Pt500 Pt1000 Conform IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 Conform DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Bedradingstype	Weerstandscompensatie van 2-, 3- of 4-aderige tweedraads systeemmeetkabel (0-20Ω)
Weerstand van sensorkabel	Elke kabel
Sensorstroom	≤0,6mA

Weerstandssignaal (Ω)

Typ	Meetbereik	Min. Meetbereik
Weerstand (Ω)	10..2000(Ω)	100(Ω)

Thermokoppel (TC)

Typ	Meetbereik	Min. Meetbereik
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] In overeenstemming met IEC 584 deel 1	0- 1820℃ 32-3308°F 0- 2320℃ 32-4208°F 0- 2495℃ 32-4523°F -200-915℃ -328-1679°F -200-1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200-900℃ -328-1652°F -270- 1300℃ -454-2372°F 0- 1768℃ 32-3214°F 0- 1768℃ 32-3214°F -200- 400℃ -328-752°F -200-600℃ -328-1112°F 0- 2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Koude kruising	Binnen (Pt100) of buiten (0...80℃), 32..176°F
Nauwkeurigheid van koude verbinding	±1k
Sensorstroom	30 nA

Spanningssignaal (mV)

Typ	Meetbereik	Maximaal meetbereik
Millivolt(mV)	-10...100mV	5mV

ingang uitgang (analoog)

Uitgangssignaal	4...20 mA.20..4 mA
Kenmerken doorgeven	Temperatuur-, weerstands- en spanningslineariteit
Maximale belasting	(V-8V)/0,025A

(1) Zonder referentie

(2) Conform DIN 43710

(3) In overeenstemming met ASTM E988

Digitaal filter Grae 1	0...8s
ingangsstroom	≤3,5mA
Huidige beperking	≤25mA
Tijdvertragingsschakelaar	4s (tijdens inschakelen la-3,8mA)
Reactietijd	1s

Storingssignaal (storingsbewaking)

Onder metingsondergrens	Dutput tot 3,8 mA
Bovenmaat bovengrens	Uitgang tot 20,5 mA
Sensorschade Kortsluiting sensor	Kan worden ingesteld op ≤3,6 mA of ≥21,0 mA

Elektrische aansluiting

Voeding	U _b =8...35V gelijkstroom Polariteitsbescherming
Galvanische isolatie (ingang/uitgang)	U=3,75 kV AC
Toegestaan fluctuatiebereik	U≤5V (wanneer Ub≥13V, f _maximaal =1KH ₂ t)

Nauwkeurigheid

Referentieomstandigheden

Geschatte temperatuur23℃ (73,4°F）±5K

Thermische weerstand (RTD)

Typ	Meetnauwkeurigheid
Pt100, Ni100 Pt500, Ni500 Pt1000, Ni1000	0,2K of 0,08% 0,5K of 0,20% 0,3K of 0,12%

Weerstandssignaal (Ω)

Typ	Meetnauwkeurigheid	Meetbereik
Weerstand	±0,1Ω of 0,08%	10...40Ω
Weerstand	±1,5Ω of 0,12%	10...2000Ω

Thermokoppel (TC)

Typ	Meetnauwkeurigheid
K, J, T, E, L, U, N, C, D SBR MoRe5-MoRe41	typ.0,5 k of 0,08% typ.1,0 k of 0,08% typ.2,0 k of 0,08%
Allecled door interne relerence-einde	Pt100 DIN IEC751 C1.B

Spanningssignaal (mV)

Typ	Meetnauwkeurigheid	Meetbereik
Millivolt(mv)	±20μV of 0,08%	-10...10mV

Beïnvloed door stroomvoorziening	≤±0,01%/V met afwijking van 24 ^[3]	Meetbereik
Beïnvloed door belasting	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Niet van toepassing op het thermokoppel.

(2) % is relatief ten opzichte van het instelbare meetbereik (max.waarde).

(3)Alle ala is gerelateerd aan de uiteindelijke meetwaarde (FSD)

Temperatuurverschuiving	RTD Td=±(15ppmkMax. meetbereik)±50 ppmKVooraf ingesteld meetbereik)∆θThermische weerstand Pt100 Td=±(15ppmk(Eindwaarde van meting 200) 50ppm/KVooraf ingesteld meetbereik)∆θ Thermokoppel(TC) Td=±(50 ppmKMax. meetbereik 50 ppm/KVooraf ingesteld meetbereik)*∆θ ∆θ=Waarde van de omgevingstemperatuur wijkt af van de retentietemperatuur
Stabiliteit op lange termijn	≤0,1K/jaar[1] of ≤0,05%/jaar[1][2]

Installatieconditie

Installatie hoek	Geen beperking
Installatiegebied	Waterdichte aansluitdoos of explosieveilige aansluitdoos

Toepassingsconditie Omgevingsconditie

Omgevingstemperatuur	-40...85℃(-40..185°F). Van toepassing op explosieveilige gebieden
Opslagtemperatuur	-0.. 100℃(-40...-212°F)
Klimaat klasse	In overeenstemming met EN G0654-1,ClaasC
condensatie	Toestemming
ProtacLlon-klasse	IP 00/IP 66 Installatie
Bescherming tegen trillingen	In overeenstemming met IEC 60068-2-6
Elektromagnetische compatibiliteit	Anti-EMI en anti-EMl uitgestraalde emissie conform EN 61326-1 en NAMUR NE 21

Mechanische structuur

Welghl	=40g
Materiaal	Behuizing: PC, kunststof of polyester
Terminal	kabel max, 1,75 mm2 (0,0027 in2)

Display en besturingssysteem Bediening op afstand

Configuratietool	Speciale configuratietool
Configuratiesoftware	PC-besturingssoftware (Reaowin 2o00 ]
verweven	PC-interface aangesloten met kabel TTL-l-RS 232 met stekker
Configuratieparameter	Sensortype, verbindingstype en technische eenheid (C/F meetbereik, interne/externe koude junctiecompensatie, kabelweerstandscompensatie bij tweedraads systeemmeting, fouttoestand, het uitgangssignaal (4...20/20...4 mA), digitaal filter (vochtigheid), uitlaat, meetpuntmarkering (8 tekens) en analoge uitgang.
