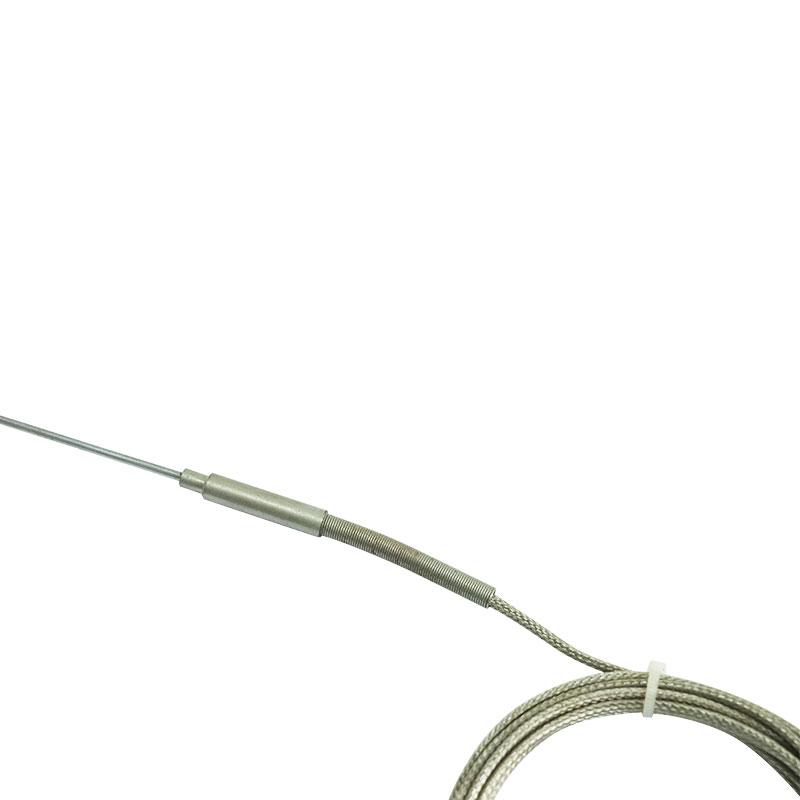

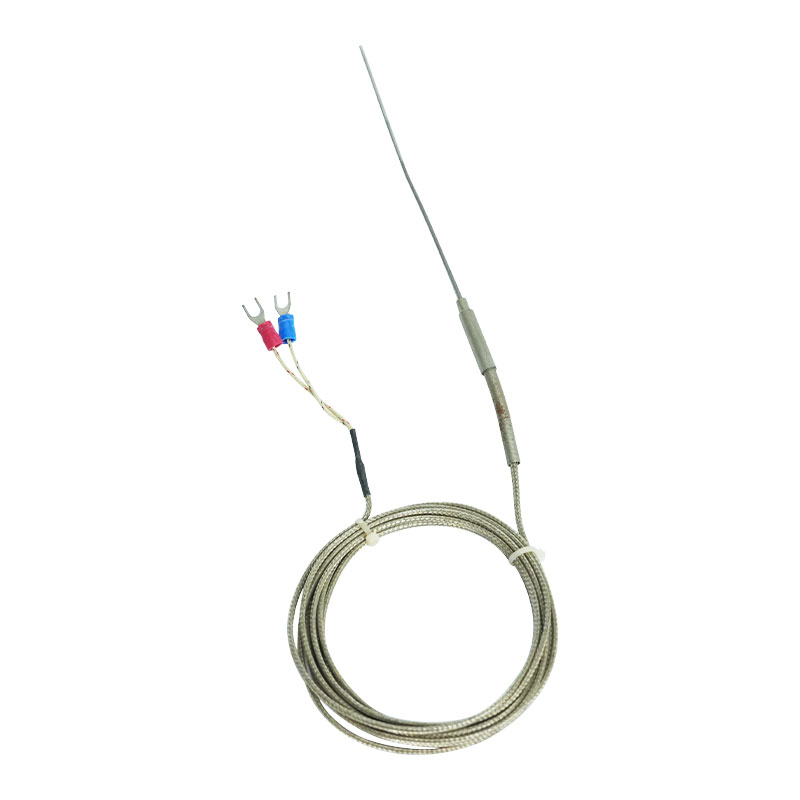

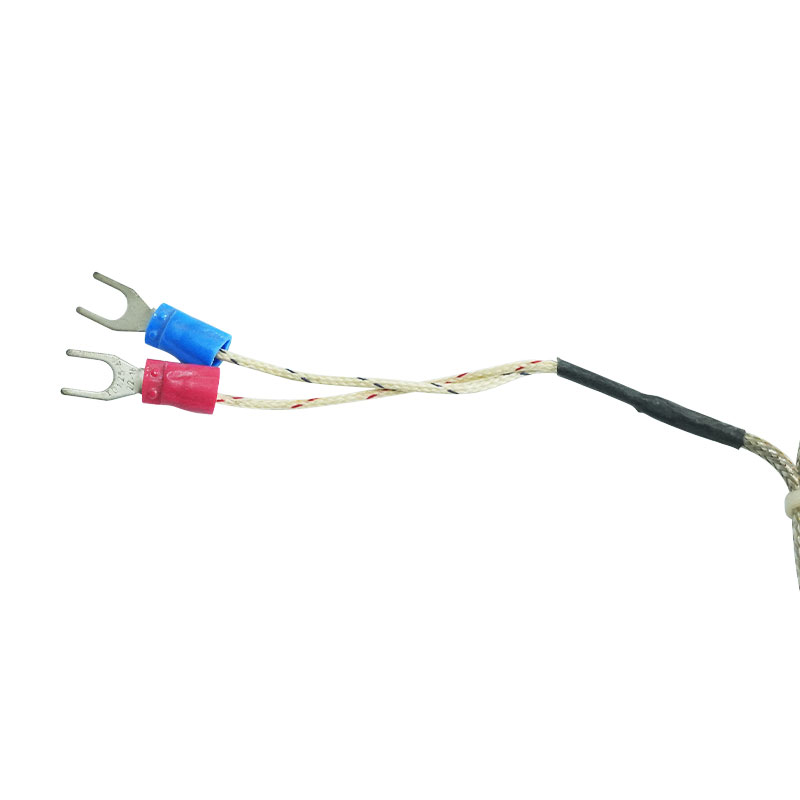

Omhuld thermokoppel
Omhuld thermokoppel
Omhuld thermokoppel

Omhuld thermokoppel

Omhuld thermokoppel heeft de voordelen van slankheid, gemakkelijk buigen, korte thermische responstijd, anti-vibratie, temperatuurbestendigheid, robuustheid van de compressieweerstand, enz. Het kan niet alleen worden gebruikt voor directe metingen, maar ook voor montagethermokoppel als binnenkernelement ter vervanging van conventionele elementen van het porseleinen kralenkoord. Het is vooral geschikt voor installatie in pijpleidingen met kleine afstanden, gebogen pijpleidingen en speciale temperatuurmeetplaatsen waar snelle respons en microbeweging vereist zijn. Bevat: Niet-vast apparaat omhuld thermokoppel Hulsbout-type omhuld thermokoppel Hulsflenstype omhuld thermokoppel
Vraag een offerte aan
VORIGE:Oppervlaktethermokoppel uit de WRNM-serieVOLGENDE:Meerpunts thermokoppel met mantel
  • Parameter
  • Neem contact op

  • Type, temperatuurmeetbereik en tolerantie van ommanteld thermokoppel

    Categorie Codeer Afstudeermerk Exlermale diameter van buis (mm) Meetbereik (℃) Maximale toepassingstemperatuur (℃) ∆tTolerantie
    1 2
    Nikkel-chroom-kopernikkel WREK E ≥Φ3 -40-700 700 ±1,5℃ of ±0,4%t ±2,5℃ of ±0,75%t
    Nikkel-chromium-nisiloy WRNK K -40-900 950
    Ferrum-kopernikkel WRJK J -40-500 600
    Guprum-kopernikkel WRCK T -40-350 400
    Rhodium Platina-platina WRPK S Φ5-Φ8 0-1100 1300 ±1,5℃ ik:2,5%l

    Niet-vast apparaat omhuld thermokoppel

    Type aansluitdoos Model
    Eenvoudig type WR□K-101
    WR□K 2 -101
    Waterdicht type WR□K-131
    WR□K 2 -131
    Type snelkoppeling WR□K-151
    WR□K 2 -151
    Type luchtvaartaansluiting WR□K-161
    WR□K 2 -161
    Soort handgreep WR□K-187
    WR□K 2 -187
    Type verlengdraad WR□K-191
    WR□K 2 -191

    Opmerking:(1)WRNK-101 kan worden gebruikt om de binnenkern van het montagethermokoppel te vervangen. (2) Het type verlengdraad wordt meestal bevestigd met een aansluitdraad van 500 mm. Indien nodig, geef dan de lengte aan. (3) De meetterminal wordt geleverd met isolatietype. als het met de plank moet worden verbonden, verander dan het model mantisse "1" in "2" en "7" in " 8 ". 131 wordt bijvoorbeeld gewijzigd in 132; 187 wordt gewijzigd in 188. (4) Zie pagina's 26-28, tabel 6 en afbeelding 35 voor het maatstreepje en het meetbereik. Reactietijd, diameter en beschikbare lengte van het omhulde thermokoppel.

    Hulsbouttype omhuld thermokoppel

    Type aansluitdoos Model
    Waterdicht type WR□K-231
    WR□K 2 -231
    WR□K-331
    WR□K 2 -331
    Type snelkoppeling WR□K-251
    WR□K 2 -251
    WR□K-351
    WR□K 2 -351
    Type luchtvaartaansluiting WR□K-261
    WR□K 2 -261
    WR□K-361
    WR□K 2 -361
    Type verlengdraad WR□K-291
    WR□K 2 -291
    WR□K-391
    WR□K 2 -391
    Type verlengdraad(stainless steel flexible tube) WR□K-291G
    WR□K 2 -291G
    WR□K-391G
    WR□K 2 -391G

    Opmerking: (1) 500 mm aansluitdraad wordt meestal aangesloten op het type verlengdraad. Indien nodig, geef dan de lengte aan.

    (2)De meetterminal wordt geleverd met isolatietype. pasvorm moet aansluiten op de schaal; verander het model mantisse "1" in "2", bijvoorbeeld 231 wordt gewijzigd in 232; 291 wordt gewijzigd in 292.

    (3) De diameter van het omhulde thermokoppel is niet minder dan 5. De algemene voorraad voor schroefbouten van ferrule-bouten is M16×1,5 en ≤Φ4 is M12×1,5.

    (4) De nominale druk van de vaste ferrule-flens is 2,5 MPa. De nominale druk van de beweegbare ferrule-flens is normale druk.

    (5) Zie pagina's 26 - 28, tabel 6 en afbeelding 35 voor het maatstreepje en het meetbereik. responstijd, diameter en beschikbare lengte van het omhulde thermokoppel

    Hulsflenstype omhuld thermokoppel

    Type aansluitdoos Model
    Waterdicht type WR□K-431
    WR□K2-431
    WR□K-531
    WR□K 2 -531
    Type snelkoppeling WR□K-451
    WR□K 2 -451
    WR□K-551
    WR□K 2 -551
    Type luchtvaartaansluiting WR□K-461
    WR□K 2 -461
    WR□K-561
    WR□K 2 -561
    Type verlengdraad WR□K-491
    WR□K 2 -491
    WR□K-591
    WR□K 2 -591
    Type verlengdraad(stainless steel flexible tube) WR□K-4911G
    WR□K 2 -4911G
    WR□K-5911G
    WR□K 2 -5911G

    Opmerking: (1) 500 mm aansluitdraad wordt meestal bevestigd aan het verlengsnoer van het type "S". Indien nodig, geef dan de lengte apart aan.

    (2) De meetterminal wordt geleverd met isolatietype. Als het verbinding moet maken met de plank, verander dan het model mantisse "1" in "2", bijvoorbeeld. 431 wordt gewijzigd in 432.

    (3) De diameter van het omhulde thermokoppel is niet minder dan Φ5. De algemene levering voor ferruleflens is Φ60 en ≤ 04 is Φ50.

    (4) De nominale druk van de vaste ferrule-flens is 2,5 MPa. De nominale druk van de beweegbare ferrule-flens is normale druk.

    (5) Zie pagina's 26 - 28, tabel 6 en afbeelding 35 voor het maatstreepje en het meetbereik. Reactietijd, diameter en beschikbare lengte van het omhulde thermokoppel.
