Temperatuurzender: hoe het werkt, nauwkeurig en selectie

Wat is een temperatuurzender en hoe werkt deze?

A temperatuur zender werkt door de elektrische output van een temperatuursensorelement te ontvangen, deze te verwerken via interne signaalconditionering en linearisatiecircuits, en een gestandaardiseerde output te genereren die evenredig is aan de gemeten temperatuur. De interne architectuur van een moderne digitale temperatuurtransmitter bestaat uit vier functionele fasen die samen een ruw, niet-lineair sensorsignaal transformeren in een nauwkeurige, ruisbestendige uitvoer die geschikt is voor transmissie over lange afstanden en directe verwerking door een gedistribueerd besturingssysteem of programmeerbare logische controller.

De vier interne fasen van een temperatuurzender

De signaalverwerkingsketen in een moderne industriële temperatuurtransmitter volgt een consistente architectuur, ongeacht of de invoer afkomstig is van een thermokoppel, RTD of ander sensortype:

• Ingangssignaal acquisitie: Het ingangscircuit van de zender ontvangt het sensorsignaal, dat een EMF op millivoltniveau kan zijn van een thermokoppel (meestal 0 tot 60 mV, afhankelijk van het type en temperatuurbereik) of een weerstandswaarde van een RTD (meestal 100 tot 400 ohm voor een Pt100-sensor over het hele meetbereik). Het ingangscircuit levert de bekrachtigingsstroom voor RTD-sensoren (doorgaans 0,2 tot 1,0 mA om zelfopwarmingsfouten te minimaliseren) en past hoge ingangsimpedantieversterking toe op thermokoppel millivoltsignalen om te voorkomen dat de sensoruitgang wordt belast.
• Eenaloog naar digitaal conversie: Het versterkte ingangssignaal wordt omgezet in een digitale representatie door een analoog-digitaalomzetter met hoge resolutie, doorgaans met een resolutie van 16 tot 24 bits. Deze hoge resolutie zorgt ervoor dat de zender zeer kleine temperatuurveranderingen binnen het geconfigureerde meetbereik kan detecteren. Een 16-bits converter over een bereik van 100 graden Celsius lost individuele temperatuurveranderingen van ongeveer 0,0015 graden Celsius op, wat veel fijner is dan de ultieme meetonzekerheid van het systeem, maar de interne precisie biedt die nodig is om de nauwkeurigheid te behouden na linearisatie en outputberekening.
• Linearisatie en compensatie: De digitale processor past het sensorspecifieke karakteriseringspolynoom toe dat is opgeslagen in het geheugen van de zender om de ruwe digitale waarde om te zetten in een temperatuurwaarde. Deze linearisatiestap is essentieel omdat noch de EMF-relaties tussen thermokoppels en temperatuur, noch RTD-weerstand versus temperatuur-relaties lineair zijn; de karakteriseringspolynomen gedefinieerd in de IEC 60584-standaard voor thermokoppels en de IEC 60751-standaard voor Pt RTD's compenseren deze niet-lineariteiten. Voor thermokoppeltransmitters past deze fase ook de koude-junctiecompensatie toe die rekening houdt met de referentie-junctietemperatuur op de zenderterminals, die moet worden gemeten en afgetrokken van de thermokoppeluitvoer om een ​​nauwkeurige aflezing van de procestemperatuur te verkrijgen.
• Outputgeneratie: De gelineariseerde temperatuurwaarde wordt gebruikt om de uitgangsstroom te berekenen door de gemeten temperatuur lineair in kaart te brengen op het stroombereik van 4 tot 20 mA. De zender drijft een precisiestroombron aan die de berekende stroomuitvoer onafhankelijk van de lusvoedingsspanning en kabelweerstand handhaaft, waardoor het spanningsonafhankelijke stroomlussignaal wordt geleverd dat het ontvangende instrument als de procesvariabele ziet.

Hoe een temperatuurzender werkt met thermokoppels?

Een thermokoppel is een verbindingspunt van twee ongelijksoortige metaaldraden die een kleine elektromotorische kracht (EMF) genereren die evenredig is met het temperatuurverschil tussen het meetknooppunt (het hete knooppunt, geplaatst op het procesmeetpunt) en het referentieknooppunt (het koude knooppunt, gelegen op het punt waar de thermokoppeldraad overgaat in koperen geleiders, meestal bij de ingangsklemmen van de zender). Het thermokoppel meet geen absolute temperatuur; het meet een temperatuurverschil, en de temperatuurtransmitter moet de referentie-junctietemperatuur optellen om dit verschil om te zetten in een absolute procestemperatuur.

Moderne temperatuurtransmitters bevatten een interne compensatiesensor voor koude juncties, meestal een precisiethermistor of silicium bandgap-sensor, gemonteerd op de ingangsklemmen van het thermokoppel. Deze sensor meet de werkelijke temperatuur van de ingangsklemmen van de zender en telt deze referentie-junctietemperatuur op bij de gemeten thermokoppel-EMK tijdens de linearisatieberekening. De nauwkeurigheid van de compensatie voor koude juncties levert een belangrijke bijdrage aan de algehele meetonzekerheid van thermokoppeltransmittersystemen, en zenders van hoge kwaliteit specificeren de nauwkeurigheid van de compensatie voor koude juncties afzonderlijk van de nauwkeurigheid van de signaalconditionering van de zender. Een koude-junctie-compensatiefout van 0,5 graden Celsius draagt ​​direct bij aan de totale meetfout, ongeacht de kwaliteit van alle andere systeemcomponenten.

De keuze van het thermokoppeltype bepaalt het meetbereik, de gevoeligheid en de chemische compatibiliteitskenmerken van de sensorzendercombinatie. De meest voorkomende typen die worden gebruikt met industriële temperatuurtransmitters zijn:

• Type K (Chroom/Alumel): Het meest gebruikte industriële thermokoppel, met een bereik van ongeveer 200 tot 1.260 graden Celsius met een Seebeck-coëfficiënt van ongeveer 41 microvolt per graad Celsius. Type K is geschikt voor oxiderende en inerte atmosferen en biedt voldoende nauwkeurigheid voor de meeste industriële temperatuurbewakingstoepassingen.
• Type J (ijzer/constantaan): Geschikt voor het reduceren of vacumeren van atmosferen, met een bereik van 40 tot 750 graden Celsius en een Seebeck-coëfficiënt van circa 51 microvolt per graad Celsius. De hogere output per graad vergeleken met Type K betekent dat er kleinere zenderingangssignalen moeten worden verwerkt, maar de ijzeren geleider beperkt de maximale temperatuur en de toegestane atmosfeer.
• Type T (koper/constantaan): Wordt gebruikt voor cryogene en lage temperatuurmetingen van 200 tot 350 graden Celsius, met uitstekende herhaalbaarheid bij temperaturen onder 0 graden Celsius, waardoor het de voorkeur geniet voor monitoringtoepassingen in koelruimtes en cryogene opslag.

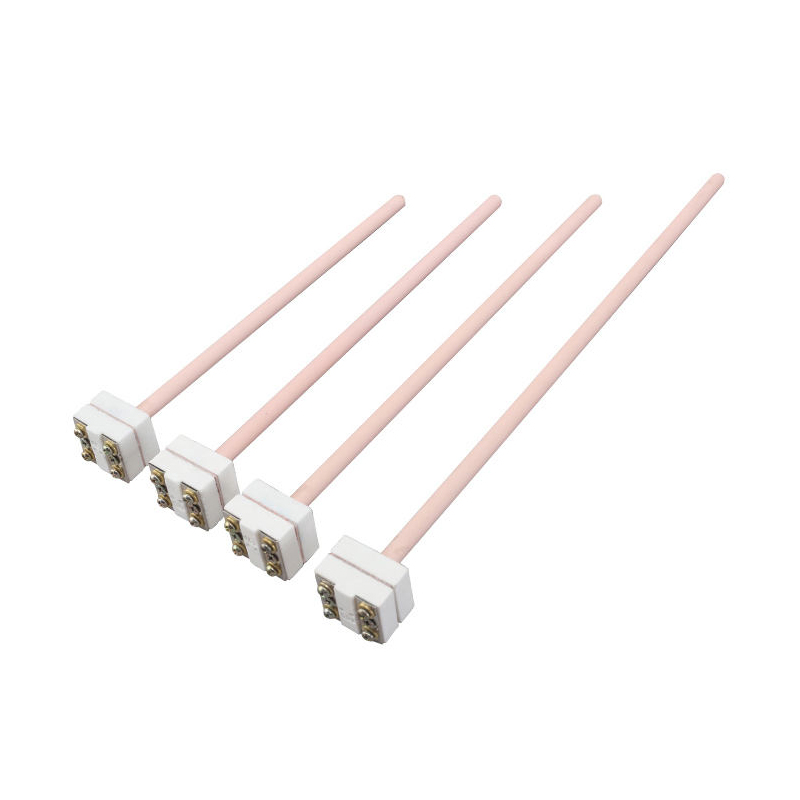

• Type R en Type S (platina/rhodiumlegeringen): Thermokoppels van edelmetaal die worden gebruikt bij hoge temperaturen van 0 tot 1.600 graden Celsius in toepassingen zoals de productie van glas, keramiek en staal, waar thermokoppels van onedel metaal niet zouden overleven. Hun lagere Seebeck-coëfficiënten (ongeveer 10 microvolt per graad Celsius) vereisen zenderingangsversterking met hoge resolutie om voldoende nauwkeurigheid te bereiken.

RTD-invoerverwerking in temperatuurtransmitters

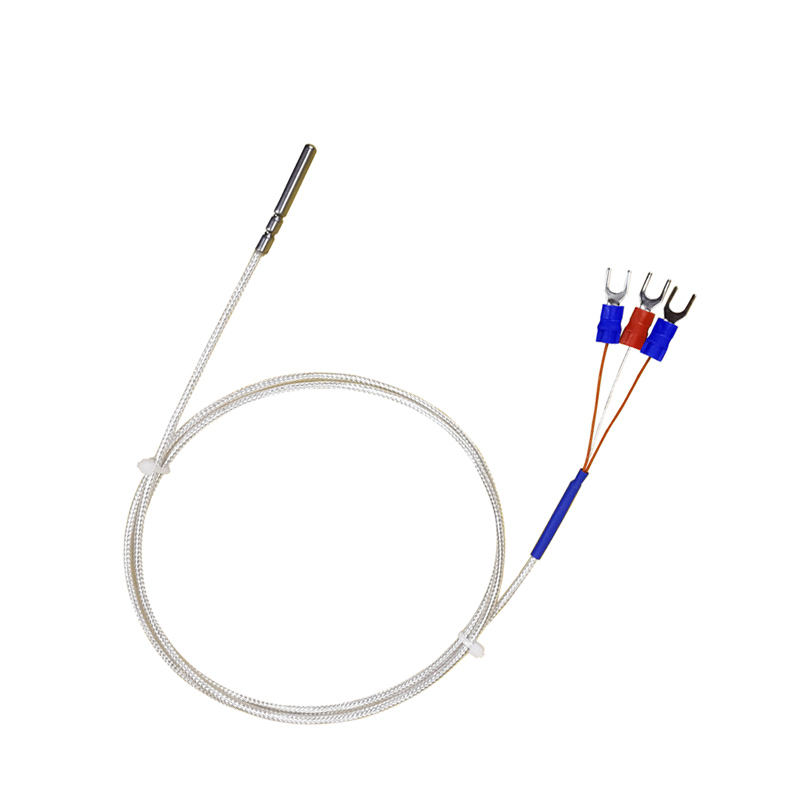

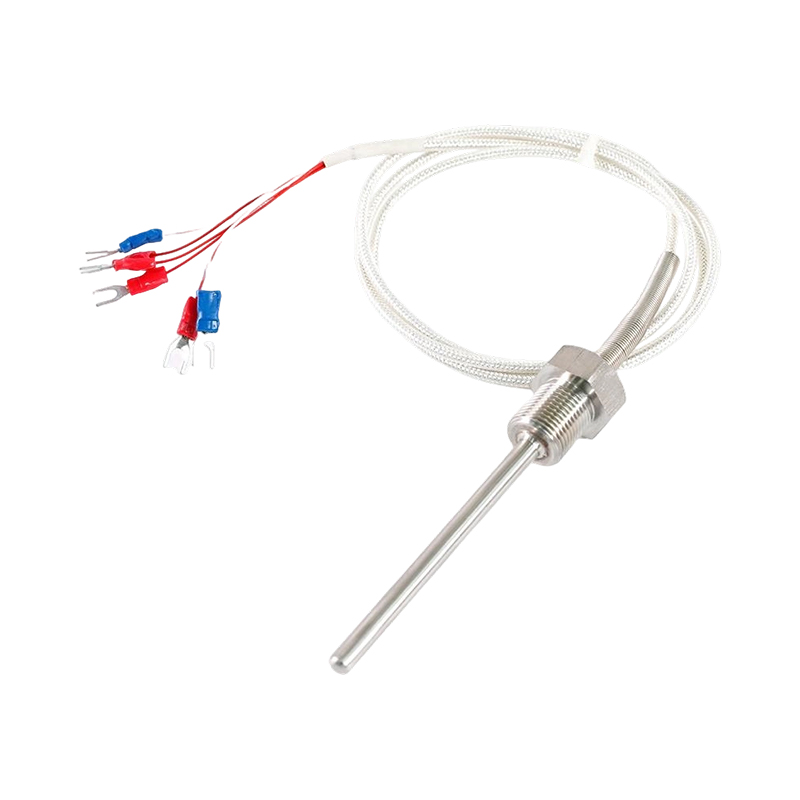

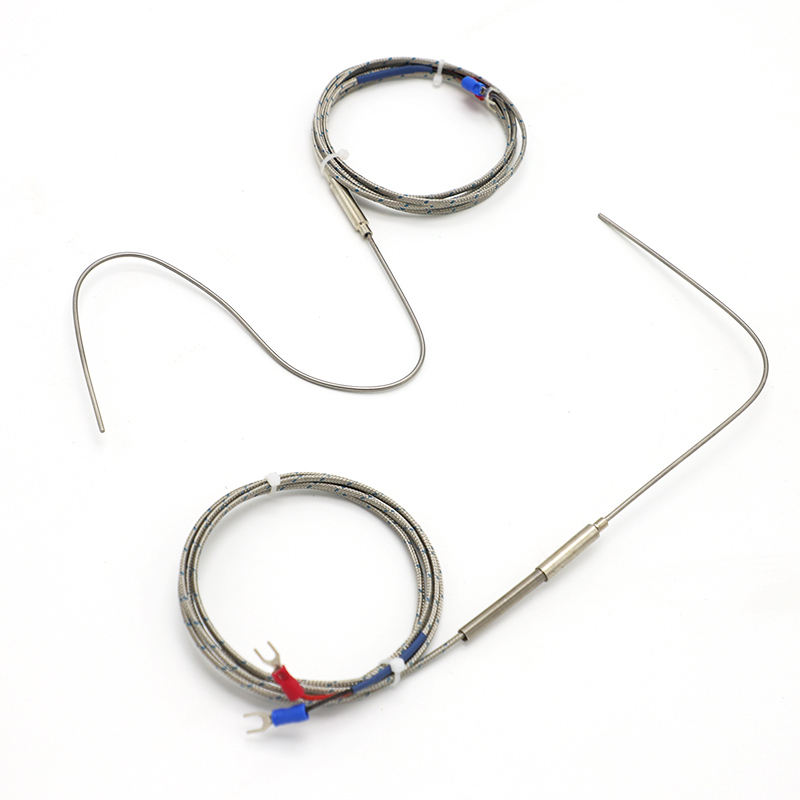

Weerstandstemperatuurdetectoren (RTD's) werken volgens een fundamenteel ander fysisch principe dan thermokoppels, waarbij ze de toename van de elektrische weerstand van een puur metalen element (platina in de Pt100- en Pt1000-typen) meten naarmate de temperatuur stijgt. De zender levert een kleine bekende stroom door het RTD-element en meet de resulterende spanning om de weerstand te berekenen. Vervolgens past hij de Callendar Van Dusen-vergelijking of het IEC 60751-karakteriseringspolynoom toe om deze weerstand om te zetten in temperatuur.

Er worden driedraads- en vierdraads RTD-verbindingsconfiguraties gebruikt om het effect van de weerstand van de geleidingsdraad op de meetnauwkeurigheid te elimineren. In een tweedraadsconfiguratie draagt ​​de weerstand van de geleidingsdraad (die varieert met de omgevingstemperatuur en draadlengte) direct bij aan de gemeten RTD-weerstand en introduceert een fout die niet kan worden gecorrigeerd. In een configuratie met drie draden gebruikt de zender een Wheatstone-brug of een gelijkwaardig circuit dat de leidingweerstand van de gemeenschappelijke retourdraad opheft, waardoor de fout in het weerstandsverschil tussen de twee afzonderlijke leidingdraden wordt verminderd. In een configuratie met vier draden elimineren afzonderlijke stroomvoerende en spanningsdetecterende draadparen het effect van de weerstand van de geleidingsdraden op de meting volledig, waardoor de volledige intrinsieke nauwkeurigheid van de RTD-sensor wordt bereikt. Vier draadverbindingen zijn standaard voor laboratorium- en procestoepassingen met hoge nauwkeurigheid; Driedraadsverbindingen zijn gebruikelijk in industriële installaties waar enige resterende leidingweerstandsfouten acceptabel zijn.

Hoe nauwkeurig zijn temperatuurzenders?

De nauwkeurigheid van een temperatuurtransmittersysteem is een samenstelling van meerdere individuele foutbronnen die elk bijdragen aan de totale meetonzekerheid. Het begrijpen van deze foutbronnen en hoe ze gecombineerd worden, is essentieel voor het selecteren van een zender met voldoende nauwkeurigheid voor een specifieke toepassing, en voor het interpreteren van de nauwkeurigheidsspecificaties vermeld in de datasheets van de zender.

Componenten voor nauwkeurigheid van de zender

Een volledig nauwkeurigheidsbudget voor het temperatuurtransmittersysteem omvat bijdragen uit de volgende bronnen:

• Sensornauwkeurigheid: De IEC 60751-norm definieert twee klassen van Pt100 RTD-nauwkeurigheid. Klasse A-sensoren hebben een nauwkeurigheid van plus of min (0,15-0,002 keer de absolute waarde van T) graden Celsius, waarbij T de temperatuur in graden Celsius is, wat ongeveer plus of min 0,25 graden Celsius oplevert bij 50 graden Celsius en plus of min 0,55 graden Celsius bij 200 graden Celsius. Sensoren van klasse B hebben tweemaal de tolerantie van klasse A. De nauwkeurigheid van thermokoppels volgens IEC 60584 wordt uitgedrukt als een percentage van de meetwaarde of een vaste waarde in graden Celsius, afhankelijk van welke waarde groter is: een standaard thermokoppel van klasse 1 Type K heeft een nauwkeurigheid van plus of min 1,5 graden Celsius of plus of min 0,4 procent van de meetwaarde, afhankelijk van welke waarde het grootst is.
• Nauwkeurigheid zenderreferentie: De nauwkeurigheid van de signaalconditionering van de zender zelf, gespecificeerd bij een referentieomgevingstemperatuur (doorgaans 20 tot 25 graden Celsius) onder stabiele omstandigheden. Hoge kwaliteit industriële temperatuurtransmitters van fabrikanten als Emerson Rosemount, ABB, Endress Hauser en Yokogawa bereiken referentienauwkeurigheidsspecificaties van plus of min 0,05 tot 0,1 graden Celsius voor RTD-ingangen en plus of min 0,1 tot 0,5 graden Celsius voor thermokoppelingangen, waardoor de zender een relatief kleine bijdrage levert aan de totale systeemonzekerheid wanneer sensoren met hoge nauwkeurigheid worden gebruikt.
• Omgevingstemperatuureffect: De nauwkeurigheid van de zender neemt af naarmate de bedrijfstemperatuur afwijkt van de referentietemperatuur. Typische effecten op de omgevingstemperatuur van de zender worden gespecificeerd als een verandering in de output per graad Celsius verandering in de omgevingstemperatuur, vaak in het bereik van 0,005 tot 0,02 graden Celsius per graad Celsius verandering in de omgevingstemperatuur. In een zender die is gehuisvest in een veldbehuizing die omgevingstemperaturen kan ervaren van min 20 tot plus 60 graden Celsius, kan het omgevingstemperatuureffect 0,4 tot 1,6 graden Celsius extra onzekerheid toevoegen aan de totale meetfout.
• Langetermijndrift: De nauwkeurigheid van de temperatuurtransmitter neemt in de loop van de tijd geleidelijk af als gevolg van veroudering van elektronische componenten en mechanische belasting door thermische cycli. Goed ontworpen industriële zenders specificeren een stabiliteit op lange termijn van plus of min 0,1 tot 0,25 procent van de overspanning over een dienstperiode van 10 jaar, wat zich vertaalt in minder dan 0,1 graden Celsius drift per jaar voor een typisch meetbereik van 100 graden Celsius. Verificatie van het verloop via periodieke kalibratiecontrole is de standaardpraktijk voor het handhaven van de meetintegriteit gedurende de levensduur van de zender.

Praktische nauwkeurigheid in procestoepassingen

De gecombineerde nauwkeurigheid van een goed op elkaar afgestemd sensor- en zendersysteem in een typische industriële procesinstallatie, waarbij rekening wordt gehouden met alle foutbronnen, ligt doorgaans in het bereik van plus of min 0,5 tot 2 graden Celsius voor op RTD gebaseerde systemen en plus of min 1,5 tot 5 graden Celsius voor op thermokoppels gebaseerde systemen. Het grotere onzekerheidsbereik voor thermokoppelsystemen weerspiegelt de combinatie van de lagere inherente nauwkeurigheid van de sensor, de compensatiefout bij de koude junctie bij de zender en de grotere gevoeligheid van EMF-metingen van thermokoppels voor elektrische interferentie.

Voor toepassingen die een meetonzekerheid van minder dan plus of min 0,5 graden Celsius vereisen, selecteert u een Pt100 RTD met klasse A of 1/3 DIN-tolerantie, sluit u deze aan in een vierdraadsconfiguratie, gebruikt u een zeer nauwkeurige zender die is gespecificeerd voor RTD-invoer, en installeert u de zender op een locatie met een stabiele en gematigde omgevingstemperatuur. Vierdraads Pt100-systemen van toonaangevende fabrikanten kunnen een gecombineerde meetonzekerheid van plus of min 0,2 tot 0,3 graden Celsius bereiken in goed gecontroleerde installaties, geschikt voor farmaceutische, voedsel- en precisieprocestoepassingen waar een strengere temperatuurcontrole vereist is.

Nauwkeurigheidsvergelijking: thermokoppel versus RTD-zendersystemen

Factor	Thermokoppel zendersysteem	RTD (Pt100) zendersysteem
Typische systeemnauwkeurigheid	Plus of min 1,5 tot 5 graden C	Plus of min 0,2 tot 1,0 graden C
Temperatuurbereik	Tot 1.600 graden C (edelmetaalsoorten)	Typisch tot 600 tot 850 graden C
Stabiliteit op lange termijn	Lager (EMF-afwijking door metallurgische veranderingen)	Hoger (weerstandsstabiliteit van platina)
Reactietijd	Sneller (kleinere thermische massa)	Iets langzamer (grotere elementmassa)
Kosten (sensor)	Lager	Hoger
Gevoeligheid voor lawaai	Hoger (millivolt signal)	Lager (resistance measurement)
Beste toepassingen	Hoge temperatuur, snelle respons, groot bereik	Hoge nauwkeurigheid, gematigde temperatuur, stabiliteit op lange termijn

Geïntegreerde temperatuurtransmitters: ontwerp en voordelen

An geïntegreerde temperatuurtransmitter combineert het sensorelement en de zenderelektronica in één enkel fysiek samenstel, doorgaans rechtstreeks op de thermowell of in de kop van het temperatuursensorsamenstel gemonteerd. Deze geïntegreerde benadering staat in contrast met de traditionele gesplitste architectuur waarbij een afzonderlijke externe sensor via een verlengkabel wordt aangesloten op een afzonderlijk gemonteerde zender. Het biedt verschillende praktische en prestatievoordelen waardoor geïntegreerde zenders de voorkeursconfiguratie zijn geworden voor de meeste nieuwe industriële procestemperatuurinstallaties.

Fysieke configuraties van geïntegreerde temperatuurtransmitters

Geïntegreerde temperatuurtransmitters zijn verkrijgbaar in twee primaire fysieke configuraties:

• Op het hoofd gemonteerde zenders: Een compacte zendermodule gemonteerd in de aansluitkop van een op een thermowell gemonteerde temperatuursensor. De zendermodule heeft doorgaans een behuizing van DIN B- of DIN A-formaat die in de standaard aansluitkop past, en de sensorkabels worden rechtstreeks aangesloten op de zenderterminals in de afgedichte kopbehuizing. Op het hoofd gemonteerde zenders elimineren de verlengkabel die tussen de sensor en de zender loopt, waardoor de bronnen van EMF-opname, geleidingsweerstandsfouten en connector-geïnduceerde meetverslechtering worden verwijderd die verlengde kabelsystemen beïnvloeden. Ze voeren het standaard stroomlussignaal van 4 tot 20 mA uit op twee draden die de verbindingskop naar het besturingssysteem verlaten, waardoor alleen een standaard besturingskabel nodig is in plaats van de gespecialiseerde verlengdraad of thermokoppelverlengdraad die vereist is in systemen met een gesplitste architectuur.
• Op rails gemonteerde of DIN-railzenders: Compacte zendermodules ontworpen voor montage op standaard DIN 35-rail in instrumentenkasten of rangeerpanelen, waarbij doorgaans sensorinvoer wordt ontvangen van externe veldsensoren via korte tot middelmatige kabeltrajecten. Deze zenders accepteren hetzelfde bereik aan sensoringangen als op het hoofd gemonteerde typen, maar bevinden zich in de gecontroleerde omgeving van een instrumentenkast, waardoor de variatie in de omgevingstemperatuur die ze ervaren wordt verminderd en de toegang voor configuratie en vervanging wordt vereenvoudigd. Op rails gemonteerde zenders worden vaak gebruikt in gegroepeerde toepassingen waarbij meerdere sensoren in één enkele kast worden aangesloten, en in installaties waar de procesaansluitingslocatie de montage van een op de kop gemonteerde zender niet toestaat vanwege temperatuur-, trillings- of toegangsbeperkingen.

Prestatievoordelen van geïntegreerde zenders

De geïntegreerde architectuur levert meetbare prestatieverbeteringen op ten opzichte van gesplitste sensorzendersystemen op verschillende gebieden die rechtstreeks van invloed zijn op de meetkwaliteit en systeembetrouwbaarheid:

• Eliminatie van fouten met thermokoppelverlengdraden: De thermokoppelverlengdraad draagt het millivoltsignaal van het thermokoppel van de sensorkop naar de externe zender of het besturingssysteem. Elke breuk, connector of aardlus in deze verlengdraad introduceert fouten die niet te onderscheiden zijn van legitieme temperatuursignalen op het ontvangende instrument. Op het hoofd gemonteerde zenders elimineren de verlengdraad volledig door het millivoltsignaal om te zetten in een stroomlussignaal van 4 tot 20 mA bij de sensorkop, en het stroomlussignaal is volledig immuun voor de ruis- en lekfouten die millivoltsignalen tijdens lange runs beschadigen.
• Verbeterde ruisimmuniteit: De 4 tot 20 mA stroomlusuitgang van de geïntegreerde zender is veel beter bestand tegen elektromagnetische interferentie (EMI) van nabijgelegen motoren, frequentieregelaars en stroomkabels dan de millivoltsensorsignalen die via lange verlengdraden worden overgedragen. In industriële omgevingen met aanzienlijke elektrische ruis levert deze verbetering van de ruisimmuniteit vaak een meetbare vermindering van de meetvariabiliteit op, wat zich direct vertaalt in een stabielere procescontrole.
• Lagere bedradingskosten: Standaard afgeschermde kabel met getwiste paren die wordt gebruikt voor stroomlusverbindingen van 4 tot 20 mA kost 40 tot 60 procent minder per meter dan de gespecialiseerde thermokoppelverlengdraad die nodig is voor lange afstanden van ongecompenseerde thermokoppels. Voor grote installaties met honderden temperatuurmeetpunten op een afstand van 50 meter of meer van de controlekamer vertegenwoordigt dit verschil in bekabelingskosten een aanzienlijke besparing op de kapitaalkosten die de hogere eenheidskosten van op het hoofd gemonteerde zenders in vergelijking met eenvoudige aansluitkoppen gedeeltelijk of volledig compenseert.

De juiste temperatuurtransmitter kiezen voor procescontrole

Het selecteren van de juiste temperatuurtransmitter voor een procesbesturingstoepassing vereist het afstemmen van de specificaties van de zender op de meetvereisten van de toepassing over meerdere dimensies tegelijk. Het volgende raamwerk behandelt de belangrijkste selectiecriteria in een praktische beslissingsvolgorde.

Sensortype en meetbereik

De eerste selectiebeslissing is het sensortype, dat het fundamentele nauwkeurigheidspotentieel, het meetbereik en de milieucompatibiliteit van het systeem bepaalt. Gebruik RTD-sensoren (Pt100 of Pt1000) en compatibele zenders voor toepassingen die een meetnauwkeurigheid vereisen die beter is dan plus of min 1 graad Celsius, voor temperaturen onder 600 graden Celsius, en waar langdurige stabiliteit gedurende jaren van ononderbroken gebruik vereist is. Gebruik thermokoppelsensoren en compatibele zenders voor temperaturen boven 600 graden Celsius, voor toepassingen waarbij een snelle reactie op snelle temperatuurveranderingen nodig is, of waar de kosten van RTD-sensoren onbetaalbaar zijn voor een groot aantal meetpunten.

Universele ingangszenders die zowel thermokoppel- als RTD-ingangen accepteren, zijn verkrijgbaar bij de meeste grote fabrikanten en zijn vooral waardevol in faciliteiten met diverse sensorinventarissen of bij retrofittoepassingen waarbij het bestaande sensortype mogelijk niet bekend is op het moment van aanschaf van de zender. Universele ingangszenders offeren doorgaans een kleine nauwkeurigheidsverhoging op in vergelijking met sensorspecifieke zenders vanwege de compromissen die betrokken zijn bij het ontwerpen van ingangscircuits om zowel het thermokoppelsignaal op millivoltniveau als de weerstandsmeting die vereist is voor RTD-ingangen te verwerken, maar moderne ontwerpen hebben deze nauwkeurigheidsboete teruggebracht tot minder dan 0,05 graden Celsius in de meeste gevallen.

Uitvoerprotocol en communicatievereisten

Het uitgangsprotocol van de zender moet compatibel zijn met de infrastructuur van het ontvangende besturingssysteem:

• Alleen 4 tot 20 mA analoog: Geschikt voor oudere DCS- en PLC-systemen zonder digitale veldcommunicatiemogelijkheden, of voor eenvoudige toepassingen waarbij alleen de huidige procestemperatuurwaarde bij het besturingssysteem vereist is en er geen diagnostische gegevens hoeven te worden verzonden. De zender die alleen analoog is, is de eenvoudigste en goedkoopste optie, omdat er slechts een standaard analoge ingangskaart in het ontvangende besturingssysteem nodig is.
• 4 tot 20 mA met HART: Het HART-protocol (Highway Addressable Remote Transducer) plaatst een digitaal signaal op de 4 tot 20 mA-stroomlus, waardoor configuratie-, diagnostiek- en secundaire procesvariabele gegevens kunnen worden gecommuniceerd naar een HART-compatibel assetmanagementsysteem, terwijl het primaire 4 tot 20 mA-signaal blijft werken met de bestaande analoge invoerinfrastructuur. HART-compatibele zenders zijn de dominante keuze voor nieuwe industriële temperatuurtransmitterinstallaties wereldwijd, omdat ze digitale diagnostische mogelijkheden bieden zonder dat vervanging van de bestaande analoge bedradingsinfrastructuur nodig is.
• Foundation Fieldbus of PROFIBUS PA: Zuivere digitale veldbussen die de stroomlus van 4 tot 20 mA vervangen door een volledig digitaal communicatieprotocol dat meerdere procesvariabelen, diagnostiek en configuratieparameters over één enkel paar draden transporteert en meerdere apparaten in een bustopologie kan verbinden. Geschikt voor nieuwe installaties waarbij het besturingssysteem deze protocollen ondersteunt en de voordelen van multivariabele metingen en uitgebreide diagnostiek van één enkel draadpaar de hogere installatiekosten rechtvaardigen in vergelijking met analoge of HART-systemen.
• Draadloos (WirelessHART of ISA100): Draadloze temperatuurtransmitters die metingen doorgeven aan een draadloze gateway zonder enige signaalkabel, gevoed door batterijen of energie die wordt geoogst uit de procesomgeving. Draadloze zenders zijn vooral waardevol bij retrofittoepassingen waarbij het aanleggen van nieuwe signaalkabels naar ontoegankelijke of gevaarlijke locaties onbetaalbaar zou zijn, en bij toepassingen die bewegende of roterende activa monitoren, waar bekabelde verbindingen onpraktisch zijn.

Omgevings- en procesomstandigheden

De fysieke omgeving waarin de zender wordt geïnstalleerd, stelt eisen aan de behuizing van de zender, de beschermingsgraad tegen binnendringing en de certificering voor explosiegevaarlijke omgevingen:

• Bescherming tegen binnendringen: De zenderbehuizing moet een minimale IP65-classificatie hebben (stofdicht en beschermd tegen waterstralen) voor buiteninstallaties en spoelomgevingen; IP67 (onderdompeling tot 1 meter) voor toepassingen met risico op overstroming door water; en IP68 (continue onderdompeling) voor zenders die op ondergedompelde locaties zijn geïnstalleerd. De IP-waarde van de aansluitkop en eventuele kabelinvoeren moet worden gecontroleerd, omdat de zenderelektronica een hogere IP-waarde kan hebben dan de daadwerkelijk in de installatie gebruikte invoerfittingen.
• Certificering voor gevaarlijke gebieden: Zenders die zijn geïnstalleerd in gebieden die volgens nationale of internationale classificatienormen voor gevaarlijke gebieden als potentieel explosief zijn geclassificeerd, moeten de juiste certificering voor de specifieke gebiedsclassificatie hebben. De meest gebruikelijke beveiligingsmethoden voor temperatuurtransmitters in gevaarlijke omgevingen zijn intrinsieke veiligheid (Ex ia of Ex ib) voor gebruik in zones 0, 1 en 2 (gasgevaar), en drukvaste en explosieveilige behuizingen (Ex d) voor toepassingen waarbij zenders met een hoger vermogen vereist zijn. Controleer of de specifieke goedkeuring van de zender betrekking heeft op de gasgroep en temperatuurklasse die van toepassing zijn op de installatielocatie.
• Trillings- en schokbestendigheid: In installaties die onderhevig zijn aan trillingen van procesmachines, selecteert u zenders die zijn getest en geclassificeerd voor de verwachte trillingsfrequentie en -amplitude. Zenders voor compressor-, pomp- en turbinebewakingstoepassingen moeten worden beoordeeld volgens de IEC 60068 2 6-trillingstestnormen met trillingsniveaus van ten minste 2 g over het frequentiebereik van 10 tot 2.000 Hz om voortijdige uitval als gevolg van door trillingen veroorzaakte vermoeidheid van componenten te voorkomen.

Samenvatting van de belangrijkste selectieparameters

Selectieparameter	Opties	Beslissingsbasis
Sensoringangstype	RTD, thermokoppel, universeel	Temperatuurbereik, accuracy requirement, response time
Uitvoerprotocol	4 tot 20 mA, HART, veldbus, draadloos	Compatibiliteit van besturingssystemen, diagnostische behoeften
Montage stijl	Op het hoofd gemonteerd, DIN-rail, afstandsbediening	Installatielocatie, omgevingstemperatuur, toegang
Bescherming tegen binnendringen	IP65, IP67, IP68	Blootstelling aan de buitenlucht, afspoelen, risico op onderdompeling
Certificering voor gevaarlijke gebieden	Ex ia, Ex ib, Ex d, niet gevaarlijk	Gebiedsclassificatie, gasgroep, temperatuurklasse
Nauwkeurigheidsklasse	Standaard (plus of min 0,5 tot 1,0 °C), hoog (plus of min 0,1 tot 0,3 °C)	Procescontrolevereiste, specificatie van het veiligheidssysteem

Hoe problemen met een temperatuurzender oplossen?

Temperatuur zender Het oplossen van problemen volgt een logische diagnostische reeks die systematisch de fout in de sensor, de bedrading of de zenderelektronica isoleert voordat er conclusies worden getrokken over welk onderdeel aandacht vereist. Het benaderen van zenderproblemen zonder deze systematische structuur leidt tot onnodige vervanging van componenten en langere procesuitval. De volgende reeks behandelt de meest voorkomende foutcategorieën in industriële temperatuurtransmitterinstallaties.

Constante maximale of minimale output (verzadigd signaal)

Een zenderuitgang die is vergrendeld op 20,5 mA (of de upscale-foutstroom van de zender) of op 3,6 mA (downscale-foutstroom) geeft aan dat de zender een toestand buiten bereik of een sensorfout heeft gedetecteerd en de uitgang naar een vooraf ingestelde failsafe-waarde heeft gestuurd. Diagnose als volgt:

1. Controleer op actieve foutcodes: Sluit een HART-communicator of de configuratiesoftware van de fabrikant aan op de zender en lees eventuele actieve foutdiagnostiek uit. Het zelfdiagnosesysteem van de zender identificeert doorgaans of de fout een open sensoringang is, een kortsluiting bij de sensoringang, een sensoringang buiten bereik of een interne hardwarefout van de zender. Deze diagnostische informatie leidt het onderzoek onmiddellijk naar het juiste onderdeel, zonder dat elk element in de meetlus fysiek moet worden geïnspecteerd.
2. Meet de continuïteit van de sensor op de zenderterminals: Koppel de sensorkabels los van de ingangsklemmen van de zender en meet de sensorweerstand (voor RTD) of continuïteit (voor thermokoppel) bij de klemschroeven met een gekalibreerde multimeter. Een Pt100 RTD bij omgevingstemperatuur moet ongeveer 109 tot 110 ohm meten voor elke 25 graden Celsius boven de 0 graden-referentie van de sensor; een open circuitmeting duidt op een kapot RTD-element of een doorgesneden sensorkabel. Een thermokoppel bij omgevingstemperatuur zou een zeer lage weerstandswaarde moeten produceren (meestal 1 tot 10 ohm, afhankelijk van het materiaal en de lengte van het thermokoppel); een open circuit duidt op een kapotte thermokoppelverbinding of draad.
3. Sluit de sensor opnieuw aan en controleer de meetwaarde aan de hand van een referentie: Als de sensor correct meet bij de zenderaansluitingen maar de zenderuitgang nog steeds verzadigd is, controleer dan of het geconfigureerde meetbereik van de zender geschikt is voor de werkelijke procestemperatuur. Een correct werkende zender die een sensorsignaal ontvangt voor een temperatuur buiten het geconfigureerde bereik, zal zijn output verzadigen; het verkleinen van het meetbereik of het opnieuw configureren van het bereik om de werkelijke procestemperatuur op te nemen zou de normale werking moeten herstellen.

Lawaaierige of onstabiele uitvoer

Een output die snel fluctueert boven wat de procestemperatuur zelf zou kunnen verklaren, duidt op elektrische ruis in de sensor- of zenderbedrading, een losse verbinding of een probleem met het binnendringen van vocht in de zenderbehuizing of de sensoraansluitkop. Onderzoek het volgende in volgorde:

• Controleer de aarding van het schild: Controleer of de afscherming van de sensorkabel slechts aan één uiteinde is geaard (meestal aan het uiteinde van de controlekamer of de rangeerkast), waarbij het velduiteinde van de afscherming niet is afgesloten. Door de afscherming aan beide uiteinden te aarden, ontstaat een aardlus die ruis in het meetcircuit kan injecteren op dezelfde frequenties als de interfererende bron. Door dubbel geaarde afschermingen te corrigeren, worden problemen met zenderruis vaak opgelost zonder enige andere tussenkomst.
• Inspecteer de aansluitklemmen op vocht en corrosie: Open de aansluitkop van de zender en inspecteer alle klemschroeven en aansluitingen op vochtophoping, corrosieproducten of losse klemschroeven. Vocht tussen de aansluitpunten van de thermokoppelverlengdraden en geaard metaalwerk veroorzaakt lekstromen die tijdens de meting als ruis verschijnen. Droog de aansluitkop met droge perslucht, behandel gecorrodeerde aansluitingen met contactreiniger en draai alle aansluitschroeven vast met het gespecificeerde aanhaalmoment voordat u de kop opnieuw monteert met een nieuwe kabelinvoerafdichting.
• Scheid sensorkabels van stroomkabels: Controleer of de sensorkabel tijdens het hele traject van de sensor naar de zender of de controlekamer gescheiden wordt geleid van stroomkabels, kabels van frequentieregelaars en andere bronnen met veel ruis. Parallelle routering van sensor- en stroomkabels creëert inductieve en capacitieve koppeling die ruis in het meetsignaal injecteert; Door een afstand van minimaal 300 mm tot de stroomkabels aan te houden, of door sensorkabels in een aparte metalen buis te plaatsen, wordt dit koppelingspad geëlimineerd.

Aflezingsoffset: consistente meetfout

Een temperatuurtransmitter die een meting consistent boven of onder de werkelijke procestemperatuur produceert met een vaste offset over het meetbereik, bevestigd door vergelijking met een gekalibreerde referentiethermometer in hetzelfde proces, duidt op een kalibratiedrift van de zender, een onjuiste zenderconfiguratie of een systematische foutbron, zoals kabelweerstand in een niet-gecompenseerde tweedraads RTD-verbinding. Controleer de configuratieparameters van de zender (sensortype, verbindingstype, bereik en nul) aan de hand van de originele inbedrijfstellingsdocumentatie voordat u een kalibratiecontrole uitvoert, aangezien configuratiefouten die tijdens onderhoud worden geïntroduceerd een veelvoorkomende en eenvoudig te corrigeren oorzaak zijn van systematische meetafwijkingen. Als wordt bevestigd dat de configuratie correct is, voert u een tweepuntskalibratiecontrole uit met behulp van een precisietemperatuurbron en een gecertificeerde referentiezender of kalibrator om de omvang en temperatuurafhankelijkheid van de offset te karakteriseren, en past u een kalibratiecorrectie toe of vervangt u de zender als de offset de nauwkeurigheidsvereiste van de toepassing overschrijdt.

Onderhoud van temperatuurtransmitters voor industriële toepassingen

Een gedisciplineerd temperatuur zender Het onderhoudsprogramma ondersteunt de meetnauwkeurigheid, voorkomt onverwachte meetfouten die de procescontrole verstoren, en maximaliseert de nuttige levensduur van de investering in het instrument. Het onderhoudsprogramma voor industriële temperatuurtransmitters omvat periodieke kalibratieverificatie, fysieke inspectie, beoordeling van diagnostische gegevens voor voorspellend onderhoud en geplande vervanging van sensorcomponenten die tijdens gebruik een versnelde veroudering ervaren.

Kalibratieverificatieschema

Het kalibratieverificatie-interval voor temperatuurtransmitters moet worden vastgesteld op basis van de nauwkeurigheidseisen van de toepassing, de gespecificeerde langetermijnstabiliteit van de zender en de gevolgen van niet-gedetecteerde meetfouten voor de kwaliteit en veiligheid van de procescontrole. Typische kalibratieverificatie-intervallen voor industriële temperatuurtransmitters variëren van 6 maanden voor veiligheidskritische metingen waarbij elke afwijking boven plus of min 0,5 graden Celsius onmiddellijk moet worden gedetecteerd, tot 2 tot 5 jaar voor niet-kritische monitoringmetingen waarbij de langetermijnstabiliteitsspecificatie van de zender (doorgaans plus of min 0,1 tot 0,25 procent van de spanwijdte per jaar van toonaangevende fabrikanten) langere intervallen tussen controles rechtvaardigt.

De kalibratieverificatie moet worden uitgevoerd met behulp van een gekalibreerde temperatuurbron (droge blokkalibrator of temperatuurbad) die herleidbaar is naar nationale meetnormen, waarbij een gekalibreerde referentiethermometer met een grotere nauwkeurigheid dan de gecontroleerde zender als vergelijkingsstandaard dient. Registreer de metingen als gevonden en als links op minimaal twee temperatuurpunten binnen het geconfigureerde bereik (doorgaans op 25 procent en 75 procent van het bereik) om zowel de nul-offset als de bereikfout te karakteriseren. Documenteer alle kalibratieresultaten in het kalibratierecord van het instrument en trend de resultaten over opeenvolgende kalibraties om geleidelijke drift te identificeren die kan wijzen op een verslechterende sensorconditie voordat dit een meetprobleem wordt.

Fysieke inspectie en preventief onderhoud

Het fysieke inspectieprogramma voor temperatuurtransmitters moet bij elk gepland onderhoudsbezoek de volgende controles omvatten:

• Integriteit van de behuizing: Inspecteer de zenderbehuizing op fysieke schade, corrosie of aantasting van beschermende coatings. Controleer of alle kabelingangen zijn afgedicht met de originele kabelwartels en of de pakkingen op het zenderdeksel onbeschadigd zijn en volledig contact maken. Vervang versleten pakkingen om de beschermingsgraad van de behuizing te behouden.
• Terminalverbindingen: Inspecteer alle aansluitingen op dichtheid, corrosie en de aanwezigheid van vocht in de aansluitkop. Draai de klemschroeven opnieuw vast met het gespecificeerde aanhaalmoment; corrosie bij terminalverbindingen is een progressieve fout die in de loop van de tijd steeds grotere meetfouten en uiteindelijk open circuitstoringen veroorzaakt als deze niet wordt verholpen.
• Staat van thermowell (indien aanwezig): Inspecteer de thermowell op externe corrosie, mechanische schade door stromingsgeïnduceerde trillingen (zichtbaar als slijtage of scheuren bij de procesaansluiting) en interne reinheid. Een thermowell met een aanzienlijke wandverdunning door corrosie creëert een risico op het vrijkomen van procesvloeistof bij het bezwijken van de resterende wand, waardoor vervanging nodig is voordat de meetbeschermingsfunctie van de thermowell in gevaar komt.
• Staat van sensorelement: Inspecteer bij blootliggende RTD- en thermokoppelelementen de beschermende huls op mechanische schade, putcorrosie en eventuele tekenen van procesvloeistofverontreiniging van de sensorholte. Vergelijk de huidige sensorweerstand (voor RTD) of isolatieweerstand (voor thermokoppelmantel) met de basiswaarden die bij de inbedrijfstelling zijn geregistreerd; Een verminderde isolatieweerstand in de thermokoppelmantel (minder dan 1 megohm bij de bedrijfstemperatuur) duidt op het binnendringen van vocht of verslechtering van de mantel, wat meetfouten zal veroorzaken en vervanging van de sensor vereist.

Diagnostische gegevens gebruiken voor voorspellend onderhoud

HART-compatibele en digitale veldbustemperatuurtransmitters genereren voortdurend diagnostische gegevens die kunnen worden gebruikt om zich ontwikkelende problemen te identificeren voordat deze meetfouten veroorzaken. Moderne geïntegreerde temperatuurtransmitters bewaken en rapporteren parameters, waaronder de temperatuur van de koude junctie, de sensorweerstand (voor RTD-ingangen), de lusvoedingsspanning, de interne elektronische temperatuur van de zender en het totale aantal bedrijfsuren sinds de laatste reset. Het beoordelen van deze diagnostische parameters via een asset management systeem tijdens normaal gebruik, in plaats van te wachten tot de zender een waarschuwing geeft, maakt voorspellende onderhoudsbenaderingen mogelijk waarbij sensorvervanging wordt gepland op basis van werkelijke toestandsindicatoren in plaats van vaste kalenderintervallen.

Een progressieve toename van de weerstand van de RTD-sensor boven de verwachte waarde voor de procestemperatuur, waargenomen in diagnostische gegevens over opeenvolgende metingen, is een vroege indicator van verontreiniging van sensorelementen of mechanische schade die uiteindelijk een aanzienlijke meetfout of open circuitstoring zal veroorzaken. Door sensorvervanging te plannen tijdens het volgende geplande onderhoudsvenster wanneer deze trend voor het eerst wordt vastgesteld, in plaats van te wachten op een volledige meetfout, vermijdt u de procesverstoring die gepaard gaat met een ongeplande sensorvervanging tijdens de productie. Deze voorspellende benadering van het onderhoud van temperatuurtransmitters is een van de meest kosteneffectieve toepassingen van de digitale diagnostische mogelijkheden die in moderne industriële temperatuurtransmitters zijn ingebouwd.
